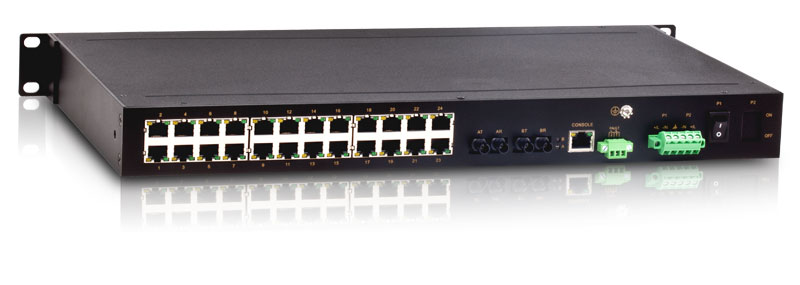

SICOM2024M-OLD - Промышленный управляемый коммутатор L2: до 28 портов, IEC 61850

Промышленный управляемый коммутатор L2: до 28 портов, IEC 61850

SICOM2024М – серия управляемых коммутаторов начального уровня, разработанных для промышленного применения. Имеет до 24 портов 10/100Base-T(X) и 4 порта 100Base-FX, однако так же, как и другие представители линейки SICOM, поддерживает управление при помощи программного обеспечения Kyvision 3.0. Высокая производительность процессора, прочный герметичный корпус с гофрированной теплорассеивающей поверхностью без вентиляторов, защита от перегрузки, скачков напряжения и высокого электромагнитного излучения позволяет оборудованию работать в жестких промышленных условиях.

Особенности

  • До 24 10/100Base-TX RJ-45 порта, 4 порта 100Base-FX SM / MM
  • Сигнализация пропадания питания
  • Возможность монтажа как передней, так и задней панелью
  • Превышает IEC61850-3 и IEEE1613
  • Рабочая температура: от -40 до 85°C

Возможности устройства

  • Резервирование: RSTP, DT-Ring, DT-Ring+ и  DT-VLAN (время восстановления <50 мс)
  • IGMP, IGMP Snooping, GMRP и static multicast
  • Сегментация сетей: VLAN, GVRP
  • Качество связи: QoS
  • Управление пропускной способностью: port trunking, port speed limit, broadcast storm control
  • Управление устройством: при помощи CLI (консоль), Telnet, по WEB-интерфейсу, либо с помощью ПО Kyvision, SNMPv1/v2, RMON, LLDP, SNTP, DHCP
  • Безопасность сети: SSH, SSL, ACL
  • Обновление прошивки: по FTP
  • Поддержка port mirroring
  • Сигнальный контакт: обнаружение конфликта IP/MAC, питании, ошибки на портах

Производство данной модели, кроме модификаций 24T и 2SFP24T, заканчивается с 1 октября 2020 г.! На замену новая модель SICOM3024P >>

Стандарты

IEEE802.3i - Ethernet
IEEE802.3u - Fast Ethernet
IEEE802.3x - Контроль потока данных
IEEE802.1p - CoS
IEEE802.1Q - сети VLAN
IEEE802.1s - MSTP
Коммутационный режим: с буферизацией фреймов
Протоколы

RSTP;
IGMP Snooping, GMRP;
VLAN, PVLAN;
Telnet, HTTP, HTTPS, SNMPv1/v2/v3, RMON, LLDP, SNTP, DHCP server;
DT-Psec, SSH, SSL, ACL;
FTP;
ARP, QoS
Производительность

Очередей приоритета: 4
Количество VLAN: 256
VLAN ID: 1-4094
Мультикаст групп: 256
Таблица MAC: 8K
Буфер пакетов: 2Mbit
Пропускная способность:  9.5Mpps
Задержки: <5μs
Интерфейсы

Fast Ethernet: макс. 4 х 100Base-FX, SM/MM порта, (FC/SC/ST), 24 x 10/100Base-T(X) порта, (RJ45)
Консольный порт: RS232 с разъемом RJ45
Сигнальный контакт: 3-pin 3.81mm-spacing plug-in terminal block, 250VAC/220VDC Max, 2A Max, 60W Max
Световая индикация

на передней панели:
- Работы устройства: Run
- Интерфейсы: Link/ACT (Fast Ethernet порт), Speed (Fast Ethernet порт), DPX (Gigabit Ethernet порт) , Link (Gigabit Ethernet порт)
на задней панели:
- Интерфейсы: Link/ACT
- Скорость: Speed
Дистанция передачи

Витая пара: 100м (CAT5, CAT5e)
Оптика многомод: 1310нм, 5км (100M)
Оптика одномод: 1310нм, 40км/60км (100M), 1550нм, 60км/80км (100M)
Требования по питанию

Входное напряжение: 24VDC (18-36VDC), 48VDC (36-72VDC), 220VAC/DC (85-264VAC/120-370VDC)
Контакт питания: 5-pin 5.08mm-spacing plug-in terminal block
Энергопотребление: < 16.8 Вт

Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается
Физические характеристики

Корпус: Металл, без вентиляторов
Класс защиты: IP40
Габариты (ШxВxГ): 482.6×44×245мм
Вес: 2.5 кг
Монтаж: 19" стойка, 1U
Требования к окружающей среде

Рабочая температура: от -40 до 85°C
Температура для хранения: от -40 до 85°C
Относительная влажность: от 5 до 95% (без конденсации)
Наработка на отказ

338,566 ч.
Гарантия

5 лет
Сертификация

CE, FCC, ГОСТ-Р
Промышленные стандарты

EMI:
FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:
IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
IEC61000-4-8 (Power frequency magnetic field): 100A/m (cont.), 1000A/m (1s-3s)
IEC61000-4-9 (Pulsed magnetic field): 1000A/m
IEC61000-4-10 (Damped oscillation): 100A/m
IEC61000-4-12 (Oscillatory wave): 2.5kV/CM, 1kV/DM
IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery:
IEC60068-2-6 (Vibration)
IEC60068-2-27 (Shock)
IEC60068-2-32 (Free Fall)

Industry: IEC61000-6-2
Power: IEC61850-3, IEEE1613
Railway: EN50155, EN50121-4
Traffic Control: NEMA TS-2
SICOM2024M - Ports - Connector & Distance - PS1 - PS2

Выберите интерфейсные модули - Ports:
4M24T = 4 100Base-FX multi mode fiber ports, 24 10/100Base-TX RJ45 ports
4S24T = 4 100Base-FX single mode fiber ports, 24 10/100Base-TX RJ45 ports
2M24T = 2 100Base-FX multi mode fiber ports, 24 10/100Base-TX RJ45 ports
2S24T = 2 100Base-FX single mode fiber ports, 24 10/100Base-TX RJ45 ports
1M24T = 1 100Base-FX multi mode fiber ports, 24 10/100Base-TX RJ45 ports
1S24T = 1 100Base-FX single mode fiber ports, 24 10/100Base-TX RJ45 ports
24T = 24 10/100Base-TX RJ45 ports
16T = 16 10/100Base-TX RJ45 ports

Выберите тип оптического разъёма, длину волны и дистанцию передачи - Connector & Distance:
SC05 = SC connector, 1310nm, 5km
ST05 = ST connector, 1310nm, 5km
FC05 = FC connector, 1310nm, 5km
SC40 = SC connector, 1310nm, 40km
ST40 = ST connector, 1310nm, 40km
FC40 = FC connector, 1310nm, 40km
SC60 = SC connector, 1310nm, 60km
SC80 = SC connector, 1550nm, 80km

Выберите напряжение питания PS1 & PS2: Для источников 1 & 2
L3 = 18-36VDC
L1 = 36-72VDC
HV = 85-264VAC/77-300VDC
None = No secondary power supply (power supply 2 only)

Пример артикула
SICOM2024M-4M24T-SC05-L3-L3
4 оптических порта, одномод, SC разъём, длина волны 1310nm, дистанция 5 км., 24 порта 10/100Base TX RJ45, питание 24DC(18-36VDC) с резервированием
