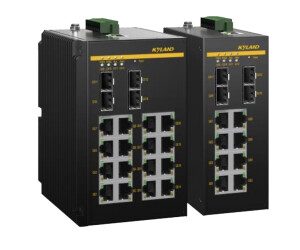

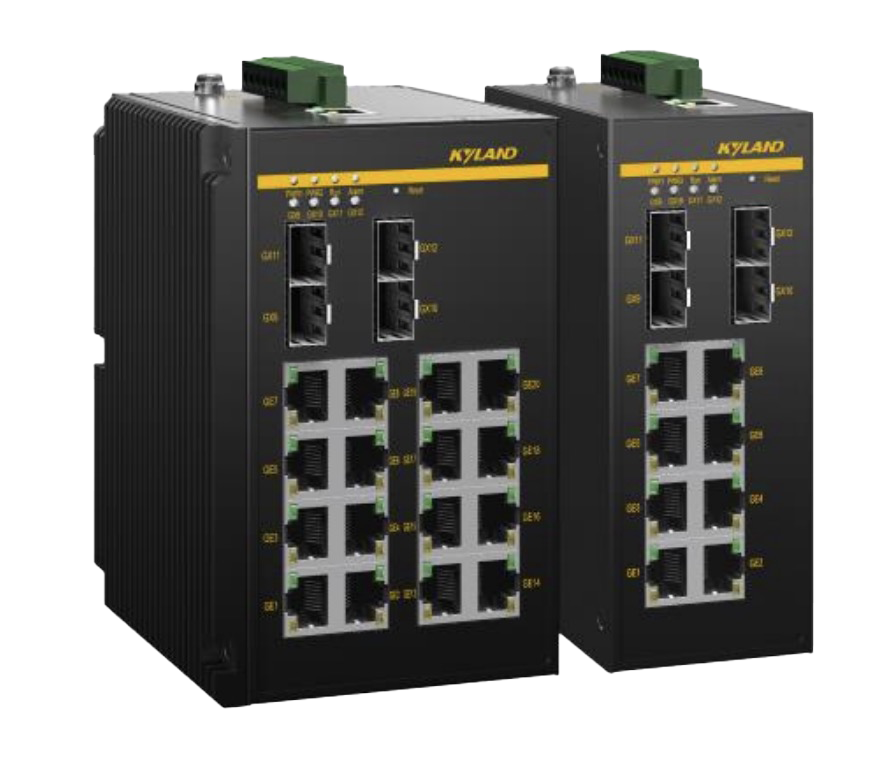

SICOM3000L Новинка

Промышленный управляемый коммутатор L2: 8/16GE+4GX порта, питание 18-72VDC, с резервированием

SICOM3000L – обновленная версия популярной серии управляемых коммутаторов на DIN-рейку. Разработан специально для систем передачи данных в энергетике, транспорте, горнодобывающей промышленности, для связи в ситемах IIoT и др. Коммутатор имеет 8/16 портов 10/100/1000M RJ45 и 4 слота 100/1000M SFP. Варианты питания 18-72 В с резервированием. Поддерживает протоколы резервирования DT-Ring (время восстановления<50 мс), DRP/DHP (время восстановления<20 мс), STP/RSTP/MSTP, VLAN, Multicast , QoS, SSH, QoS, SSH и другие функции Layer 2. Прочный корпус без вентилятора с гофрированной поверхностью, способность работать в широком температурном диапазоне, а также наличие EMC level 3, IP40  позволяет устройству стабильно работать в экстремальных промышленных условиях. Имеется возможность централизованного управления сетью посредством CLI, WEB-интерфейса и специализированного ПО Kyvision на основе SNMPv1/v2c/v3. Передовое программное обеспечение ОРС позволяет осуществлять управление различными промышленными ОСПД.

Особенности:

  • Имеет 4 слота 100/1000Base-X SFP, 8 портов или 16 медных портов 10/100/1000Base-T с RJ45.
  • Поддерживает протоколы резервирования: DT-Ring (время восстановления <50 мс), DRP/DHP (время восстановления <20 мс),
  • STP/RSTP/MSTP
  • Поддерживает сетевую безопасность: HTTPS/SSL, SSH, TACACS+, IEEE802.1X, Radius, классификацию пользователей, MAC-адрес, привязка к портам коммутатора
  • Поддерживает методы управления CLI, Telnet, WEB, централизованное управление Kyvision на основе SNMPv1/v2c/v3



Коммутация VLAN, PVLAN
GVRP
Агрегация портов, LACP
Контроль потока на портах
Ограничение скорости на основе потока (ACL Rate Limiter)
Подавление глобального широковещательного шторма (QOS Storm Policing)
Резервирование DT-Ring, DT-Ring+, DT-VLAN время восстановления <50ms
DRP/DHP время восстановления <20ms
STP/RSTP/MSTP/G.8032 ERPS
Multicast IGMP snooping
GMRP
Static multicast
IGMPv2/v3
Сетевая безопасность HTTPS/SSL
SSH
TACACS+
IEEE802.1X
RADIUS
User Classification
MAC address binding with switch ports
Качество обслуживания QoS, 802.1p(CoS), DSCP
SP, WRR планирование очереди
ACL
Управление и обслуживание Console, Telnet, WEB управление
SNMPv1/v2c/v3, централизованное управление посредством ПО Kyvision
Обновление ПО SFTP/HTTP
Тревожное оповещение о сбоях питания, о конфликтах IP / MAC, об использования памяти /сбоев работы ЦП, тревога порта, звуковое оповещение, тревога трафика порта, ошибка CRC и тревога потери пакетов, тревога мощности RX/ TX на SFP
DDM (SFP слотов)
Обнаружение петли
RMON
Зеркалирование портов
Syslog
LLDP
Link-check
IP Management DHCP server/snooping/client
DHCP relay
DHCP Option 82/66/67
Управление синхронизацией (Clock Management) SNTP Client
NTPv4 Server & Client
Cтандарты IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T and 100Base-FX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-SX/LX)
IEEE 802.3ad (Link aggregation)
IEEE 802.3x (Flow Control)
IEEE 802.1p (Class of Service)
IEEE 802.1Q (VLAN)
IEEE 802.1d (STP)
IEEE 802.1w (RSTP)
IEEE 802.1s (MSTP)
IEEE 802.1x (Network Access Control)
IEEE 802.1ab (LLDP)
Свойства коммутации Очередей приоритета: 8
Количество VLAN: 4K
VLAN ID: 1~4094
Мультикаст групп: 8K
Таблица MAC адресов: 8K
Буфер пакетов: 4Mbit
Пропускная способность:
17.9Mpps (4GX8GE)
29.8Mpps (4GX16GE)
Задержки: <5μs
Jumbo frame: 9.6KB
Интерфейсы Gigabit порт:
100Base-FX, 1000Base-X SFP слот
10/100/1000Base-T(X), RJ45 порт, Авто MDI/MDI-X connection

Fast Ethernet порт:
100Base-FX SFP slot
10/100Base-T(X), RJ45 port, Автоматическое определение MDI/MDI-X

Консольный порт: RJ45, RS232
Сигнальный контакт 3-pin 5.08mm-spacing plug-in terminal block, 250VAC/220VDC Max, 2A Max
LED индикация LED на передней панели
Работа устройства LED: Run
Аврийный LED: Alarm
Питание LED: PWR1,PWR2
Кольцо LED: Ring
Интерфейсы LED: Link/ACT, Speed (RJ45 port); Link/ACT(Fiber port)
Кнопка Reset: Перезапуск и восстановление заводской конфигурации
Требования по питанию Входное напряжение:
24-48VDC(18-72VDC)

Контакт питания:
5-pin 5.08 mm-spacing plug-in terminal block

Энергопотребление:
<16 Вт (4GX8GE)
<20 Вт (4GX16GE)

Защита от перегрузки: Поддерживается
Автоматическое определение полярности: Поддерживается
Резервирование: Поддерживается (24/48VDC)
Физические характеристики Корпус: Металл, без вентиляторов
Класс защиты: IP40
Габариты (ШxВxГ):
88мм×135мм×137мм (4GX8GE)
102мм×135мм×137мм (4GX16GE)
Вес:
1.5 кг (4GX8GE)
1.9 кг (4GX16GE)
Монтаж: DIN-рейка, на стену
Требования к окружающей среде Рабочая температура: от -40 до 75°C
Температура для хранения: от -40 до 85°C
Относительная влажность: от 5 до 95% (без конденсации)
Гарантия

Наработка на отказ MTBF
1317486 часов (4GX8GE)
1097144 часов 4GX16GE)
Гарантия 5 лет

Сертификаты CE, FCC
EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2
Rail Traffic: EN 50121-4
IEC 62368-1, EN 62368-1
Промышленные стандарты EMI:
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS:
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz~80MHz)
Machinery:
IEC60068-2-6 (vibration)
IEC60068-2-27 (shock)
IEC60068-2-32 (free fall)
Climatic environmental:
IEC60068-2-1 Cold test
IEC60068-2-2 Dry heat test
IEC60068-2-14 Change of temperature test
IEC60068-2-30 Damp heat cyclic test
Узнать как подобрать артикул

Состав актикула модели

SICOM3000L-Ports-PS1-PS2

Кодификатор

Описание









Ports: Порты

Опция 1

Размер корпуса: 88mm×135mm×137mm(W×H×D)

4GX8GE= 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP;

8×10/100/1000Base-T(X) RJ45 портов

Опция 2

Размер корпуса: 102mm×135mm×137mm(W×H×D):

4GX16GE= 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP;

16×10/100/1000Base-T(X) RJ45 портов

PS1-PS2: Питание

L2-L2=24-48VDC (18-72VDC), с резервированием







SICOM3000L

SAP код Артикул Описание
300071829 SICOM3000L-4GX8GE-L5-L5 4 порта 100/1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45, консольный порт RS232 RJ45, двойные резервные источники питания 12-24VDC(9-36VDC), (без KyACB)
300071832 SICOM3000L-4GX16GE-L5-L5 4 порта 100/1000Base-X SFP, 16 портов 10/100/1000Base-T(X) RJ45, консольный порт RS232 RJ45, двойные резервные источники питания 12-24VDC(9-36VDC), (без KyACB)
300071830 SICOM3000L-4GX8GE-HV 4 порта 100/1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45, консольный порт RS232 RJ45, единый источник питания 100-240VAC/110-220VDC(85-264VAC/77-300VDC), (без KyACB)
300071828 SICOM3000L-4GX8GE-L2-L2 4 порта 100/1000Base-X SFP, 8 портов 10/100/1000Base-T(X) RJ45, консольный порт RS232 RJ45, двойные резервные источники питания 24-48VDC(18-72VDC), (без KyACB)
300071831 SICOM3000L-4GX16GE-L2-L2 4 порта 100/1000Base-X SFP, 16 портов 10/100/1000Base-T(X) RJ45, консольный порт RS232 RJ45, двойные резервные источники питания 24-48VDC(18-72VDC), (без KyACB)
300071833 SICOM3000L-4GX16GE-HV 4 порта 100/1000Base-X SFP, 16 портов 10/100/1000Base-T(X) RJ45, консольный порт RS232 RJ45, единый источник питания 100-240VAC/110-220VDC(85-264VAC/77-300VDC), (без KyACB)

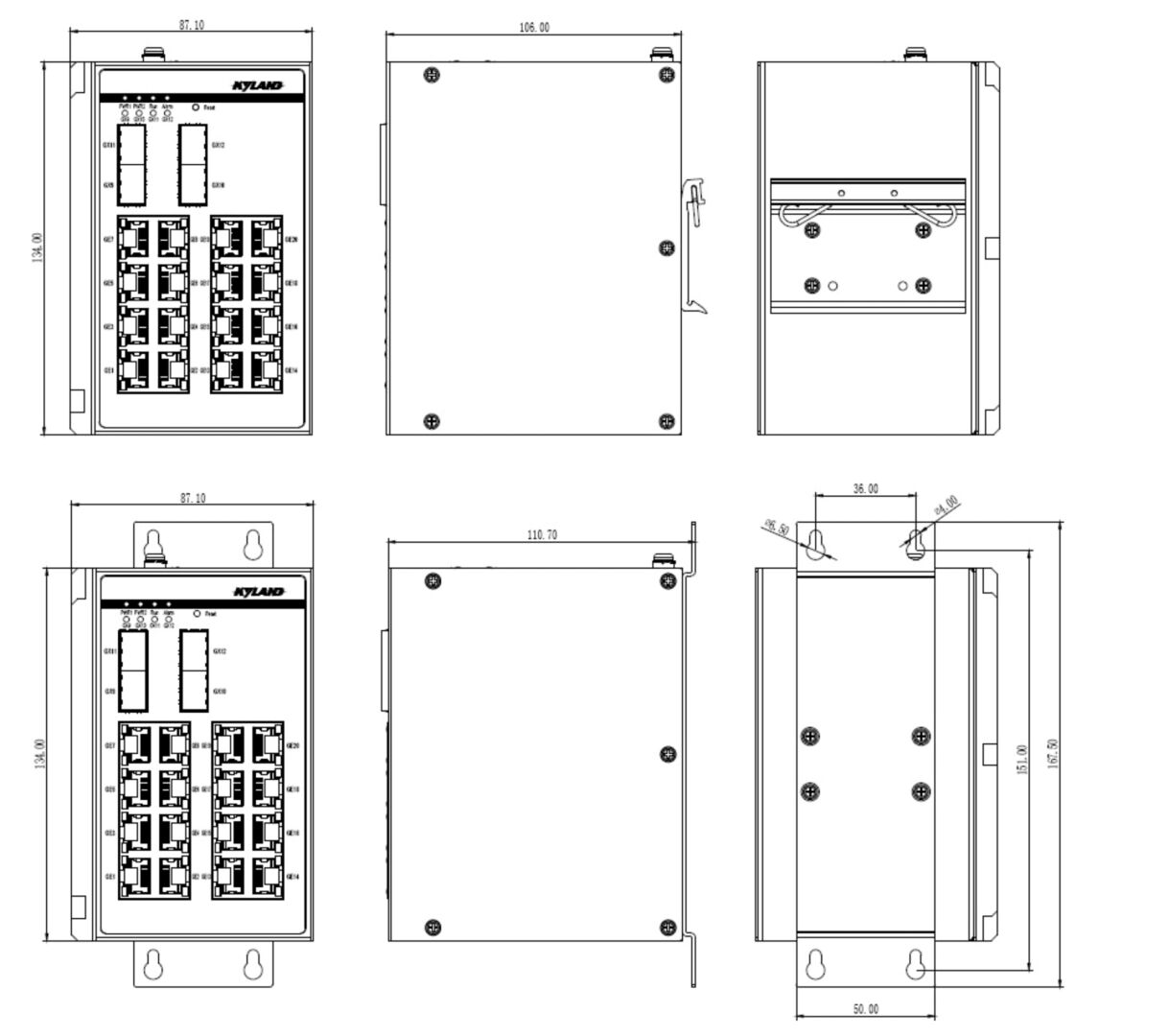

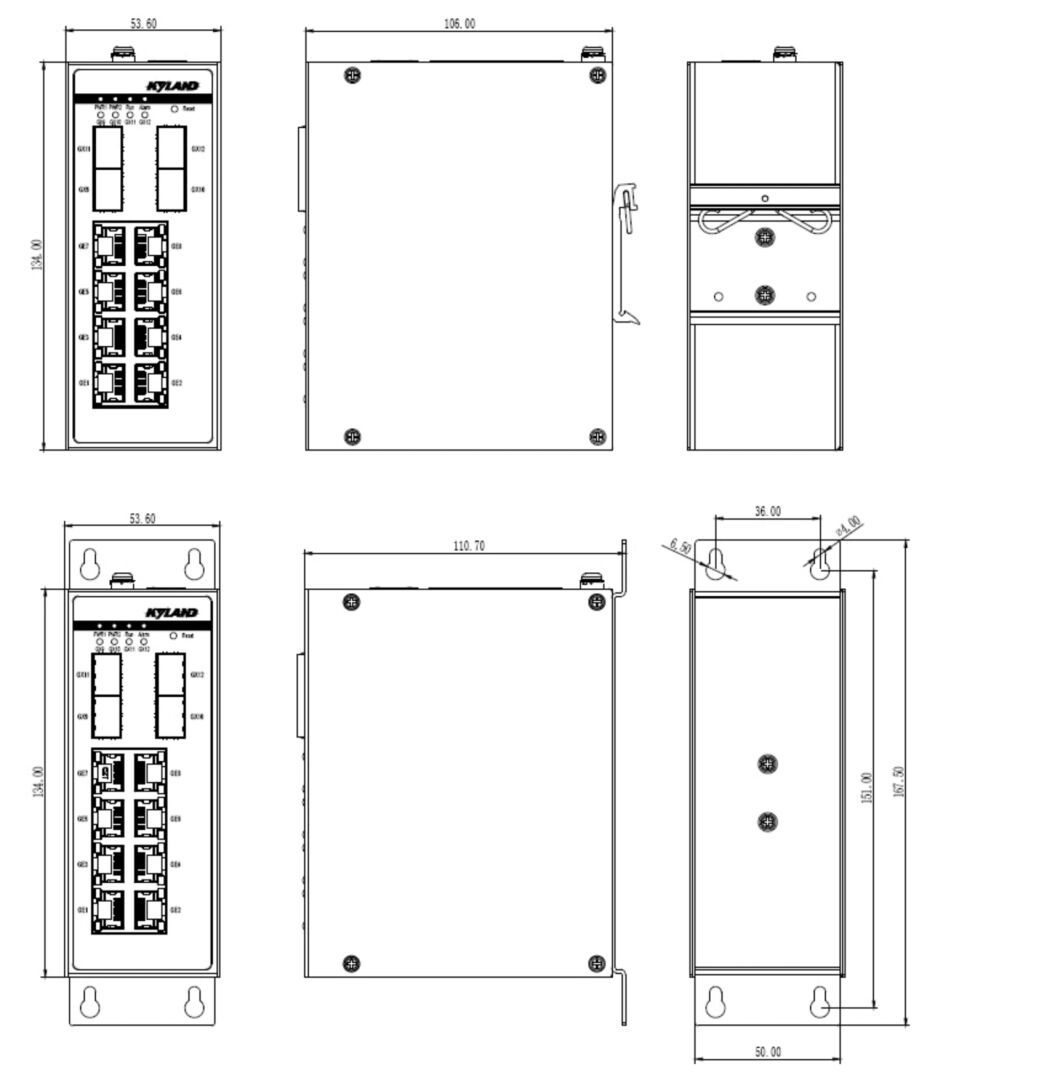

Габаритные размеры

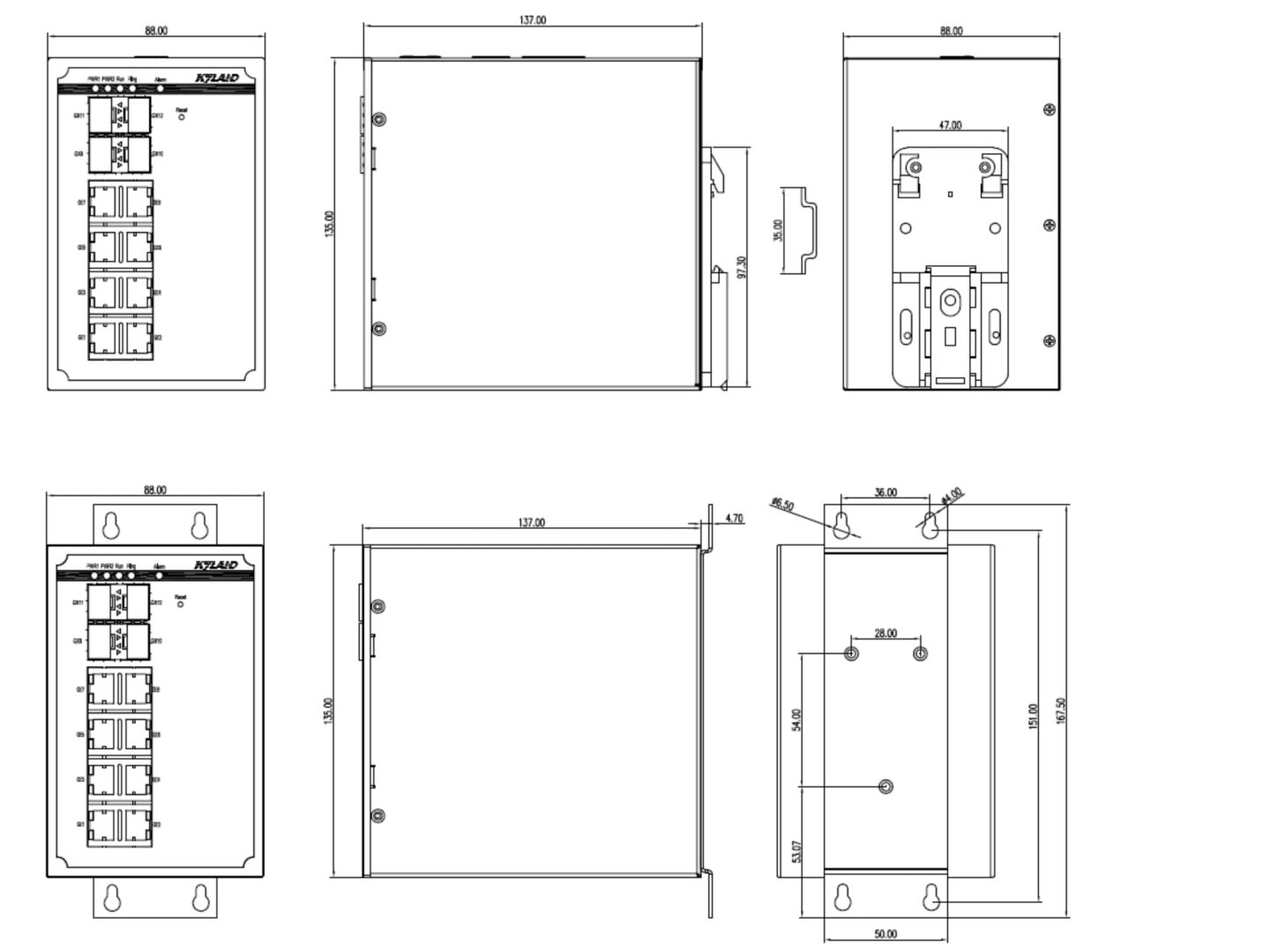

Тип корпуса 88мм×135мм×137мм (Ш×В×Г):

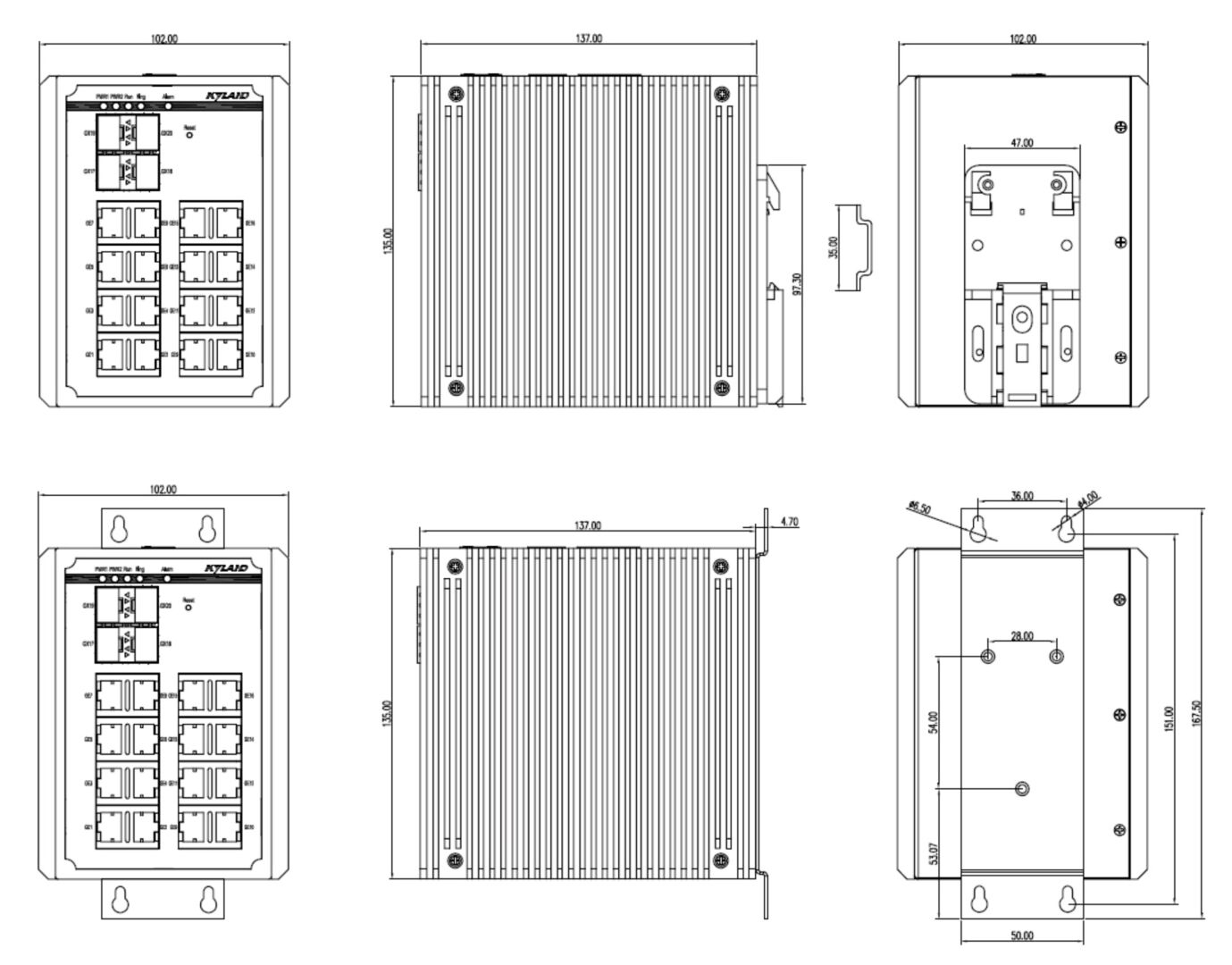

Тип корпуса 102мм×135мм×137мм(Ш×В×Г):
